Wie funktioniert die gewöhnliche synchrone Abkantpresse mit Torsionsachse Die Winkelkonsistenz über die gesamte Länge des Werkstücks während des Biegevorgangs genau einhalten?
Der gewöhnliche synchrone Abkantpresse mit Torsionsachse Durch den Torsionswellen-Synchronisationsmechanismus bleibt die Winkelkonsistenz über die gesamte Länge des Werkstücks erhalten. Hier ist eine Aufschlüsselung, wie dieses System funktioniert, um konstante Biegewinkel zu erreichen:

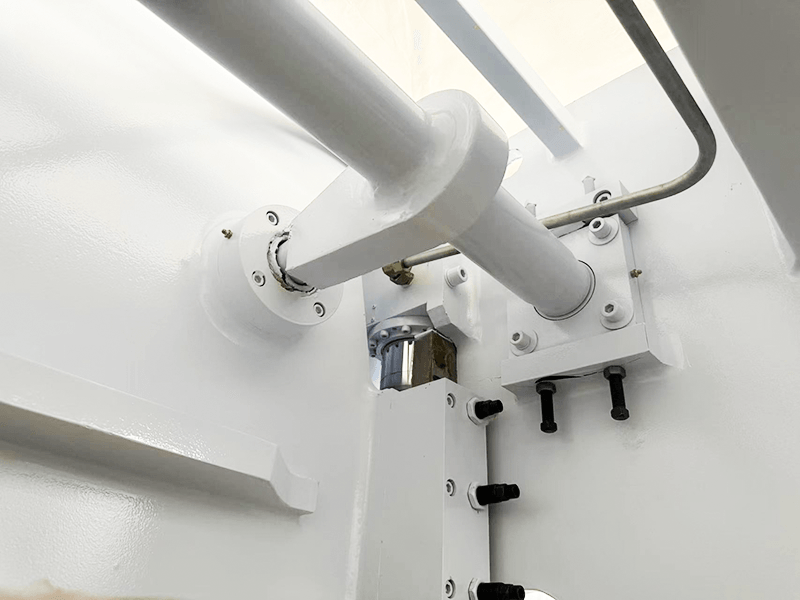

Torsionswellen-Synchronisationsmechanismus
Die Torsionswelle ist eine starre mechanische Verbindung, die beide Enden der Abkantpresse verbindet und die Bewegung des Oberbalkens (Stößel) während des Biegevorgangs synchronisiert.
Diese Welle wirkt wie eine Rotationsfeder und stellt sicher, dass sich die andere Seite genau synchron bewegt, wenn sich eine Seite der Maschine bewegt. Diese Verbindung verhindert eine seitliche Neigung oder Fehlausrichtung, was für die Aufrechterhaltung eines gleichmäßigen Drucks über die gesamte Länge des Werkstücks von entscheidender Bedeutung ist.
Kraftverteilung
Die Torsionswelle verteilt die vom Stößel ausgeübte Kraft gleichmäßig auf beide Seiten der Maschine. Durch diese gleichmäßige Krafteinwirkung bleibt der Biegewinkel von einem Ende des Blechs bis zum anderen konstant.
Während das Oberwerkzeug auf das Blech drückt, gleicht die Welle eventuellen Unstimmigkeiten aufgrund mechanischer Toleranzen aus und stellt so sicher, dass der Biegedruck auf beiden Seiten gleich ist.
Mechanismusdesign und Steifigkeit
Die starre Konstruktion der Torsionsachse verhindert eine Durchbiegung oder Verdrehung während des Biegevorgangs, was bei nicht synchronisierten Maschinen häufig vorkommt. Diese Steifigkeit ist entscheidend für die Aufrechterhaltung der Winkelgenauigkeit der Biegung.
Jede leichte Bewegung oder Biegung auf einer Seite der Maschine wird sofort durch die Torsionswelle ausgeglichen, die die Parallelität der Ober- und Unterwerkzeuge während des gesamten Biegevorgangs aufrechterhält.
Mechanisches Auswuchtsystem
Die Torsionsachsen-Synchron-Abkantpressen verfügen häufig über ein mechanisches Ausgleichssystem, um kleine Ungleichgewichte zu korrigieren, die zu Winkelschwankungen führen könnten. Dieses System stellt sicher, dass selbst bei geringfügigen Unterschieden in den Materialeigenschaften oder der Dicke über die Länge des Blechs die Winkelkonsistenz nicht beeinträchtigt wird.
Der Ausgleichsmechanismus arbeitet mit der Torsionswelle zusammen, um sicherzustellen, dass der Oberbalken gleichmäßig abgesenkt wird und der gewünschte Biegewinkel über die gesamte Länge des Werkstücks beibehalten wird.
Manuelle Anpassungen und Kalibrierung
Diese Maschinen ermöglichen in der Regel manuelle Anpassungen zur Feinabstimmung der Biegeparameter. Bediener können geringfügige Änderungen an der Position der Matrizen oder den Druckeinstellungen vornehmen, um Schwankungen im Material oder Maschinenverschleiß im Laufe der Zeit Rechnung zu tragen.
Eine regelmäßige Kalibrierung der Maschine und der Torsionswelle gehört ebenfalls zur Standardpraxis, um sicherzustellen, dass das System seine Präzisionsfähigkeiten über längere Betriebszeiten beibehält.

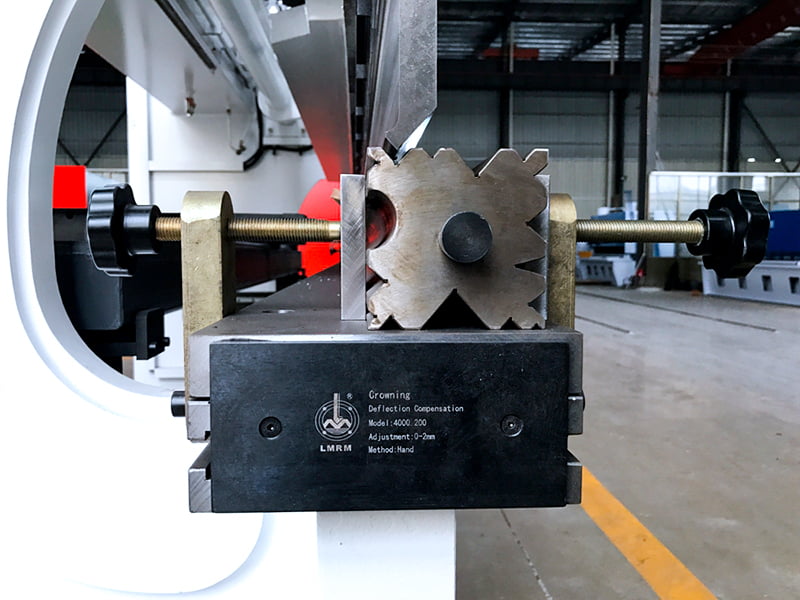

Konsistente Werkzeugausstattung und Matrizenausrichtung
Die richtige Ausrichtung der oberen und unteren Matrizen ist entscheidend für die Wahrung der Winkelkonsistenz. Das Design der gewöhnlichen Torsionsachsen-Synchron-Abkantpresse stellt sicher, dass die Matrizen perfekt ausgerichtet sind, wodurch das Risiko von Winkelabweichungen verringert wird.
Die Verwendung qualitativ hochwertiger, konsistenter Werkzeuge, die genau zum Gesenkaufbau passen, trägt auch zu gleichmäßigen Biegewinkeln im gesamten Werkstück bei.
Hauptvorteil: Einfachheit und Zuverlässigkeit
Einer der Hauptvorteile der Verwendung eines Torsionsachsen-Synchronsystems ist seine mechanische Einfachheit. Im Gegensatz zu komplexen CNC- oder Hydrauliksystemen, die auf Sensoren und automatisierten Steuerungen basieren, bietet die Torsionswelle eine zuverlässige und unkomplizierte Lösung zur Aufrechterhaltung konstanter Biegewinkel und erleichtert die Bedienung und Wartung.
Einschränkungen:
Trotz seiner Vorteile hat dieses System im Vergleich zu CNC-gesteuerten Maschinen seine Grenzen. Es ist weniger in der Lage, hochkomplexe Biegungen zu bewältigen oder Abweichungen in den Materialeigenschaften in Echtzeit auszugleichen.
Die manuellen Einstellungen und die Abhängigkeit von mechanischen Verbindungen führen dazu, dass es zwar für einfachere Aufgaben effektiv ist, das Erreichen ultrahoher Präzision jedoch ohne Eingriff des Bedieners eine Herausforderung darstellen kann.
Der gewöhnliche synchrone Abkantpresse mit Torsionsachse nutzt die Torsionswelle, um die Bewegung beider Enden des Stößels zu synchronisieren und so eine gleichmäßige Kraftverteilung und mechanische Stabilität zu gewährleisten. Dies führt zu einer gleichmäßigen Winkelbiegung über die gesamte Länge des Werkstücks und eignet sich daher für einfache Biegevorgänge, bei denen eine präzise Synchronisierung erforderlich ist.
