4-Walzen-Walzmaschine: Eine umfassende Einführung

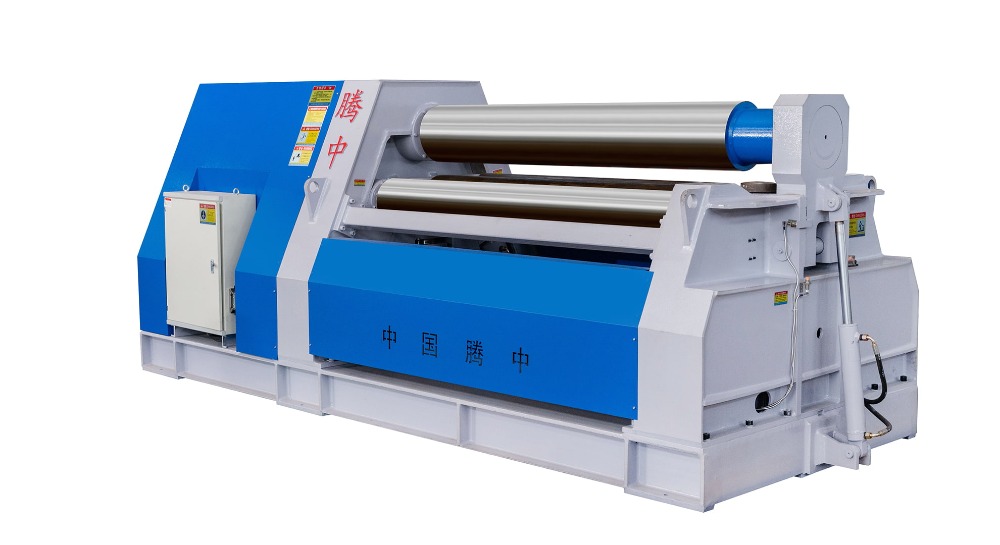

A 4-Rollen-Walzmaschine , auch als Vierwalzen-Blechbiegemaschine bekannt, ist ein spezielles Industriewerkzeug zum Biegen oder Rollen von Metallplatten in verschiedene Formen, hauptsächlich zylindrische oder konische Formen. Es basiert auf den Grundprinzipien der Materialverformung und der mechanischen Manipulation und ist daher ein unverzichtbarer Bestandteil zahlreicher Herstellungs- und Fertigungsprozesse.​

Struktur

Die Vierwalzenwalzmaschine besteht hauptsächlich aus den folgenden Hauptteilen:​

Hydraulischer Positionierungszylinder: Verantwortlich für die präzise Steuerung der Bewegung und Positionierung bestimmter Komponenten und sorgt für genaue Einstellungen während des Walzvorgangs.​

Bedienfeld: Dient als Bedienerschnittstelle und ermöglicht die Eingabe von Parametern wie Blechdicke, -breite und gewünschtem Biegeradius. Darüber hinaus überwacht und steuert es den Gesamtbetrieb der Maschine.​

Obere Walze: In den meisten Fällen ist die obere Walze die Hauptantriebswalze. Es liefert die Hauptkraft, um die Metallplatte durch die Maschine zu treiben. Bei einigen Modellen bleibt es in seiner Position fixiert, während es bei anderen für komplexere Biegevorgänge vertikal oder horizontal verstellt werden kann.​

Seitenrollen: Dies sind die beiden kleineren Rollen, die sich auf beiden Seiten der Maschine befinden. Sie spielen eine entscheidende Rolle bei der Ausübung von seitlichem Druck auf die Platte und ermöglichen so die Schaffung gebogener Formen. Die Seitenrollen können in Höhe und Position angepasst werden, um die Krümmung des gewalzten Blechs zu steuern.​

Untere Rolle: Die beiden größeren unteren Rollen tragen das Gewicht der Metallplatte und arbeiten zusammen mit der oberen Rolle, um die Platte durch die Maschine zu treiben. Sie tragen auch zur anfänglichen Ausrichtung der Platte bei, bevor der Biegevorgang beginnt.​

Maschinenrahmen: Der stabile Rahmen bietet strukturelle Unterstützung für alle Komponenten der Vierwalzenwalzmaschine. Es besteht typischerweise aus hochfestem Stahl, um den beim Walzvorgang entstehenden Kräften standzuhalten.​

Funktionsprinzip

Vorbereitung: Vor Beginn des Walzvorgangs muss der Maschinenbediener sicherstellen, dass die Metallplatte sauber und frei von Ablagerungen oder Verunreinigungen ist, die die Qualität der Biegung beeinträchtigen könnten. Die Platte wird dann richtig ausgerichtet und zwischen der unteren und oberen Rolle positioniert. Der Bediener stellt außerdem die Maschinenparameter wie Blechdicke, -breite und den gewünschten Biegeradius entsprechend den Spezifikationen des Endprodukts ein.​

Anfangspositionierung: Die unteren Rollen der Maschine sind so eingestellt, dass sie das Gewicht der Platte gleichmäßig tragen. Diese anfängliche Unterstützung ist entscheidend, um sicherzustellen, dass sich die Platte während des Walzvorgangs reibungslos durch die Maschine bewegt. Die oberen Rollen werden in ihre oberste Position angehoben, wodurch ein ausreichend großer Spalt entsteht, um das einfache Einführen der Metallplatte zu ermöglichen.​

Einlegen: Die Metallplatte wird vorsichtig durch den Einlaufspalt der Maschine zwischen Unter- und Oberwalze eingeführt. Der Bediener muss sehr darauf achten, dass die Platte zentriert und perfekt auf die Rollen ausgerichtet ist. Jede Fehlausrichtung in dieser Phase kann zu ungleichmäßiger Biegung oder Fehlern im Endprodukt führen.​

Anpassung: Sobald die Platte in Position ist, passt der Bediener die Positionen der unteren und oberen Walzen an, um sie an den gewünschten Biegeradius und die gewünschte Krümmung anzupassen. Diese Einstellung ist ein entscheidender Schritt, um den richtigen Biegeradius zu erreichen, ohne dass es zu übermäßiger Belastung oder Verformung der Platte kommt. Präzise Einstellungen werden oft über das Bedienfeld vorgenommen, was eine Feinabstimmung der Rollenpositionen ermöglicht.​

Biegen: Wenn die Walzen richtig eingestellt sind, sind die hydraulischen oder mechanischen Systeme der Maschine aktiviert. Die unteren Rollen beginnen sich zu drehen und treiben die Platte vorwärts. Gleichzeitig üben die Oberwalzen einen nach unten gerichteten Druck auf die Platte aus. Während sich die Platte durch die Rollen bewegt, erfährt sie eine plastische Verformung und biegt sich allmählich um die unteren Rollen herum, um die gewünschte gebogene Form anzunehmen.​

Progressives Biegen: In vielen Fällen wird der Biegevorgang nicht in einem einzigen Durchgang abgeschlossen. Während sich die Platte weiter durch die Rollen bewegt, muss der Bediener möglicherweise weitere Anpassungen an den Positionen der oberen und unteren Rollen vornehmen, um die exakt erforderliche Krümmung und Form zu erreichen. Dieser progressive Biegeansatz, der oft mehrere Durchgänge umfasst, trägt dazu bei, Präzision zu gewährleisten und die Belastung der Platte zu minimieren, was zu einem qualitativ hochwertigeren Endprodukt führt.​

Ausgang und Entnahme: Sobald die Platte alle Rollen durchlaufen hat und die gewünschte Form erreicht hat, verlässt sie die Maschine am anderen Ende. Der Bediener entnimmt das gebogene Blech vorsichtig aus der Maschine und der Walzvorgang ist abgeschlossen. Die entnommene Platte steht dann je nach konkreten Fertigungsanforderungen zur Weiterverarbeitung oder Montage bereit.​

Betriebsabläufe

Maschineneinrichtung: Bevor Sie die Vierwalzenwalzmaschine verwenden, müssen Sie unbedingt sicherstellen, dass die Maschine ordnungsgemäß zusammengebaut und kalibriert ist. Dazu gehört die Überprüfung der hydraulischen oder mechanischen Systeme auf eventuelle Undichtigkeiten, Fehlfunktionen oder Verschleißerscheinungen. Sicherheitsmechanismen wie Not-Aus-Taster und Schutzvorrichtungen sollten ebenfalls überprüft werden, um sicherzustellen, dass sie funktionsfähig sind. Darüber hinaus müssen die Walzenausrichtungen überprüft werden, um genaue Biegeergebnisse zu gewährleisten.​

Plattenvorbereitung: Die zu walzende Metallplatte muss gründlich gereinigt werden, um Schmutz, Rost und andere Verunreinigungen zu entfernen. Es sollte auch auf die richtige Größe und mögliche Mängel überprüft werden. Anschließend wird das Blech unter Berücksichtigung der gewünschten Ausrichtung und Ausrichtung zu den Rollen der Maschine korrekt zum Biegen positioniert.​

Rolleneinstellung: Basierend auf dem gewünschten Biegeradius und der gewünschten Krümmung passt der Bediener die Positionen der unteren und oberen Rollen an. Diese Anpassung kann die Verwendung manueller Steuerungen oder die Verwendung des computergesteuerten Systems der Maschine umfassen. Der Bediener sollte das Handbuch oder die Richtlinien der Maschine für spezifische Einstellverfahren konsultieren, da verschiedene Modelle möglicherweise leicht unterschiedliche Einstellmechanismen haben.​

Einsetzen der Platte: Die Platte wird vorsichtig in den Eingangsspalt der Maschine eingeführt. Dabei muss sichergestellt werden, dass sie zentriert und ausgerichtet ist, wie im Abschnitt „Funktionsprinzip“ beschrieben. Jede Fehlausrichtung in dieser Phase kann zu ungleichmäßiger Biegung oder anderen Qualitätsproblemen führen.​

Biegevorgang: Die hydraulischen oder mechanischen Systeme der Maschine werden aktiviert, um den Biegevorgang zu starten. Der Bediener überwacht den Fortschritt des Biegens genau und beobachtet, wie sich das Blech durch die Rollen bewegt. Während dieses Vorgangs können Anpassungen der Rollenpositionen erforderlich sein, um die gewünschte Biegung zu erreichen.​

Progressives Biegen: Wenn mehrere Durchgänge erforderlich sind, um die gewünschte Form zu erreichen, führt der Bediener diese Durchgänge durch und passt die Positionen der Walzen zwischen den einzelnen Durchgängen an. Dieser schrittweise Ansatz ermöglicht einen kontrollierteren und genaueren Biegeprozess.​

Austritt und Entnahme: Nachdem die Platte in die gewünschte Form gebogen wurde, kann sie die Maschine verlassen. Der Bediener entnimmt das gebogene Blech vorsichtig und untersucht es auf Anzeichen von Mängeln, wie z. B. ungleichmäßige Biegungen, Risse oder andere Unvollkommenheiten. Bei Bedarf kann die Platte einer weiteren Bearbeitung unterzogen oder erneut gewalzt werden, um etwaige Probleme zu beheben.​

Maschinenwartung: Nach Abschluss des Biegevorgangs ist eine routinemäßige Wartung der Maschine unerlässlich. Dazu gehört auch die Reinigung der Maschine, um etwaige Metallspäne und Ablagerungen zu entfernen, die sich während des Walzvorgangs angesammelt haben könnten. Bewegliche Teile wie Rollen und Hydraulikzylinder sollten geschmiert werden, um Reibung und Verschleiß zu reduzieren. Jegliche Anzeichen von Abnutzung oder Schäden, wie z. B. verschlissene Lager oder undichte Hydraulikschläuche, sollten umgehend behoben werden, um die weiterhin ordnungsgemäße Funktion der Maschine sicherzustellen.​

Vorteile

Reduziertes Vorwalzen: Bei einer Vierwalzenwalzmaschine wird das Material zwischen den beiden zentralen Walzen eingeklemmt, was den Bedarf an umfangreichem Vorwalzen deutlich reduziert. Dies spart nicht nur Zeit, sondern verbessert auch die Gesamteffizienz des Walzprozesses.​

Arbeiten in einem Durchgang: Viele Walzmaschinen mit vier Walzen sind in der Lage, mehrere Vorgänge, einschließlich Quadrieren, Vorwalzen, Walzen und abschließendes Vorwalzen, in einem einzigen Durchgang durchzuführen. Dieser optimierte Prozess vereinfacht den Fertigungsablauf und erhöht die Produktivität.​

Horizontale Plattenzuführung: Dank der Unterstützung der Unterwalze und der Seitenwalze kann die Platte horizontal in die Maschine eingeführt werden. Diese horizontale Zuführmethode ist insbesondere bei größeren und schwereren Tellern bequemer und stabiler.​

Plattenausrichtung: Die Position der Seitenrolle ermöglicht ein einfaches Ausrichten der Platte. Dadurch wird sichergestellt, dass die Platte vor Beginn des Walzvorgangs richtig ausgerichtet ist, was zu genaueren und gleichmäßigeren Biegeergebnissen führt.​

Reduzierter Platzbedarf der Maschine: Da das Richten und Rollen oft in einem einzigen Schritt durchgeführt werden kann, wird der Platzbedarf um die Maschine herum reduziert. Dies ist besonders in Produktionsstätten von Vorteil, in denen der Platz begrenzt sein kann.​

Hohe Präzision und Rundheit: Vierwalzenwalzmaschinen, insbesondere solche mit fortschrittlichen Steuerungssystemen, können ein hohes Maß an Präzision und Rundheit der Walzprodukte erreichen. Dies macht sie ideal für Anwendungen, bei denen enge Toleranzen erforderlich sind, beispielsweise in der Luft- und Raumfahrt- und Automobilindustrie.​

Vielseitigkeit: Diese Maschinen können ein breites Spektrum an Blechdicken, -breiten und -materialien verarbeiten und sind daher äußerst vielseitig. Sie können zum Walzen verschiedener Formen, einschließlich Zylinder, Kegel und Bögen, verwendet werden, um den unterschiedlichen Anforderungen verschiedener Herstellungsprozesse gerecht zu werden.​

Automatische Funktionen: Einige moderne Vierwalzenwalzmaschinen sind mit automatischen Ausrichtungs- und Klemmfunktionen ausgestattet. Diese Merkmale stellen sicher, dass die Platte während des Walzvorgangs an Ort und Stelle bleibt und ein Verrutschen oder Weglaufen verhindert, was die Qualität des Endprodukts weiter verbessert.​

Sicherheitsmerkmale: Viele Vierwalzenwalzmaschinen sind mit Sicherheitsmerkmalen wie Überlastschutz und hydraulischen Schutzfunktionen ausgestattet. Diese Funktionen tragen dazu bei, die Maschine vor Schäden durch übermäßige Belastung zu schützen und den Bediener vor möglichen Unfällen zu schützen.​

Kleiner Rollendurchmesser: Vierwalzenbiegemaschinen sind in der Lage, Zylinder mit relativ kleinen Durchmessern zu walzen. In einigen Fällen können sie Zylinder walzen, die weniger als das 1,1-fache des Durchmessers der oberen Walze haben, was eine größere Flexibilität bei der Herstellung von Bauteilen mit kleinem Durchmesser bietet.​

Bewerbungen

Die Vierwalzenwalzmaschine findet umfangreiche Anwendungen in einer Vielzahl von Branchen:​

Herstellung von Druckbehältern: Bei der Herstellung von Druckbehältern wie Kesseln und Lagertanks werden Vierwalzenwalzmaschinen verwendet, um die zylindrischen und konischen Abschnitte der Behälter zu formen. Aufgrund ihrer hohen Präzision und der Fähigkeit, dicke Bleche zu verarbeiten, eignen sie sich hervorragend für diese kritische Anwendung.​

Herstellung von Stahlkonstruktionen: Zur Herstellung von Stahlkonstruktionen, wie sie beispielsweise in Gebäuden, Brücken und Industrieanlagen verwendet werden, werden Vierwalzenwalzmaschinen verwendet, um Stahlplatten in verschiedene Komponenten zu biegen und zu formen. Die Vielseitigkeit dieser Maschinen ermöglicht die Erstellung komplexer Formen, die in modernen Stahlkonstruktionen erforderlich sind.​

Automobilindustrie: Im Automobilsektor werden Vierwalzenwalzmaschinen zur Herstellung von Teilen wie Auspuffrohren, Kraftstofftanks und Karosserieteilen eingesetzt. Die Fähigkeit, hohe Präzision und gleichbleibende Qualität zu erreichen, ist im Automobilbau von entscheidender Bedeutung.​

Luft- und Raumfahrt: Die Luft- und Raumfahrtindustrie benötigt Komponenten mit extrem engen Toleranzen. Vierwalzenwalzmaschinen werden zur Herstellung von Teilen wie Flugzeugrumpfabschnitten, Triebwerkskomponenten und Flügelstrukturen verwendet. Die hohe Präzision dieser Maschinen ist für die Erfüllung der strengen Qualitätsanforderungen der Luft- und Raumfahrtindustrie von entscheidender Bedeutung.​

Schienenverkehr: Bei der Herstellung von Zügen und U-Bahnen werden Vierwalzenwalzmaschinen zur Formung der Karosserien und anderer Strukturbauteile eingesetzt. Die Fähigkeit, Großserienproduktionen zu bewältigen und eine hohe Qualität aufrechtzuerhalten, ist in dieser Branche wichtig.​

Aufzugsherstellung: Für die Herstellung von Aufzugskabinen und -schächten werden Vierwalzenwalzmaschinen zum Biegen und Formen der Metallplatten verwendet. Die präzisen Biegemöglichkeiten sorgen für eine korrekte Passform und einen reibungslosen Betrieb der Aufzugskomponenten.​

Brückenbau: Im Brückenbau werden Vierwalzenwalzmaschinen zur Herstellung der gebogenen und verjüngten Komponenten der Brückenkonstruktion eingesetzt. Die Fähigkeit, mit großformatigen Platten zu arbeiten und genaue Biegungen zu erzielen, ist für die Gewährleistung der strukturellen Integrität der Brücke von entscheidender Bedeutung.​

Stadion- und Architekturdesign: Beim Bau von Stadien und anderen einzigartigen architektonischen Strukturen werden Vierwalzenwalzmaschinen verwendet, um die gebogenen und geformten Metallelemente herzustellen, die diesen Gebäuden ihr unverwechselbares Aussehen verleihen. Die Vielseitigkeit der Maschinen ermöglicht es Architekten, ihre kreativen Entwürfe zu verwirklichen.​

Allgemeine Fertigung: Vierwalzenwalzmaschinen werden auch häufig in allgemeinen Fertigungsprozessen eingesetzt, beispielsweise bei der Herstellung von Metallmöbeln, Industrieanlagen und landwirtschaftlichen Maschinen. Mit ihnen lassen sich verschiedenste gebogene und geformte Komponenten für diese Produkte herstellen.​

Zusammenfassend lässt sich sagen, dass die 4-Walzen-Walzmaschine ein äußerst vielseitiges und effizientes Industriewerkzeug ist, das in zahlreichen Fertigungs- und Fertigungsprozessen eine entscheidende Rolle spielt. Seine einzigartige Struktur, sein Funktionsprinzip und seine Vorteile machen es zu einem unverzichtbaren Vorteil in Branchen, in denen Präzision, Effizienz und Vielseitigkeit erforderlich sind.
